Интроскоп HI-SCAN 9075
Характерные особенности
• Идеальный метод проверки негабаритного груза и больших объектов
• Простота обработки тяжелых грузов благодаря низкому расположению ленты конвейера
• Современные технологии, обеспечивающие обработку изображения в режиме реального времени
• РМ+: улучшенное распознавание материалов
• УИ: система управления изображениями (опция)
Техническая информация
Система HI-SCAN 9075 - это современная установка рентгенотелевизионного контроля для объектов размером до 90 cм x 76 cм (Ш x В). Благодаря своей конструкции система прекрасно подходит для проверки больших объектов, негабаритного багажа и груза. Тяжелые объекты могут быть легко помещены на ленту конвейера, которая расположена на высоте 35 cм от уровня пола.
Низкая высота конвейерной системы HI-SCAN 9075 облегчает возможность ее интеграции в транспортную систему подачи – и/или разгрузки тяжелого груза.
Установка HI-SCAN 9075 также выпускается в мобильном исполнении и успешно используется аэропортами, таможенными службами и компаниями-перевозчиками.
Современные технологии, эффективные методы анализа изображения в реальном времени, а также интерфейс оператора, эргономично спроектированный с учетом условий эксплуатации, делает систему HI-SCAN 9075 ультрасовременным и эффективным инструментом для контроля на безопасность в различных областях применения.
HI-SCAN 9075 - концепция безопасности для проверки негабаритного багажа и больших объектов.
Технические характеристики
|
Основные характеристики |
|
|

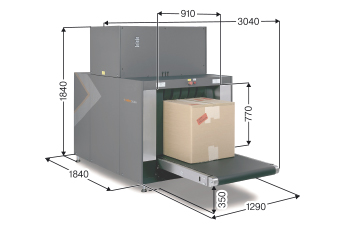

Размер тоннеля |
910 (Ш) x 770 (В) мм |
|
Макс. габариты досматриваемого предмета |
900 (Ш) x 760 (В) мм |
|
Высота конвейера |
350 мм |
|
Скорость конвейера при частоте 50 Гц/60 Гц |
0,25 м/c |
|
Макс.грузоподъемность конвейера |
150 кг |
|
Разрешающая способность |
0,1 мм |
|
Проникающая способность (в сталь) |
32 мм |
|
Доза рентгеновского излучения (типично) |
0,8 мкЗв (стандарт); 1,6 мкЗв (в режиме РМ+) |
|
Сохранность фотопленок |
Гарантирована для чувствительности до ISO 1600 (33 DIN) |
|
Режим работы |
Постоянно (круглосуточно) не требует разогрева и перерывов |
|
Генератор рентгеновского излучения |
|
|
Анодное напряжение |
160 кВ ср |
|
Охлаждение |
Герметичная масляная ванна |
|
Направление луча |
Диагональное |
|
Система формирования изображения |
|
|
Рентгеновский детектор |
Г-образная детекторная линейка |
|
Количество уровней серого |
4096 |
|
Режимы изображения |
Черно-белый / цветной |
|
Видеопамять |
1280 x 1024 / 24 бит |
|
Функции обработки изображения |
Фильтр материалов по проникающей способности (ВАРИ-МАТ); только органика (ТО); Электронное увеличение 2-x, 3-x, 4-x,...16-ти крат |
|
Монитор |
Плоскоэкранный ЖК-монитор |
|
Физическое разрешение получаемого изображения |
1512 х 874 |
|
Дополнительные характеристики |
|
|
Функции |
Индикация даты/времени, счетчик багажа, личный код пользователя, акустическая маркировка багажа, индикация рабочего режима, функция возврата к предыдущим изображениям, обзорное изображение, произвольно программируемые функциональные клавиши |
|
Опции |
Распознавание материалов расширенное (РМ+); авто выделение угроз расширенное (АВУ); проецирование угроз (ПУ); локальное улучшение (ЛУ); высокая контрастность (ВК); |
|
Эксплуатационные характеристики |
|
|
Радиационная безопасность |
Соответствует требованиям: СанПин 2.6.1.2523-09 (НРБ-99/2009), СанПин 2.6.1.2612-10 (ОСПОРБ 99/2010). И всем действующим зарубежным законам и нормативам, касающимся устройств, испускающих рентгеновское излучение. |
|
Электромагнитная совместимость |
Соответствует нормам помехоэмиссии и помехоустойчивости по базовым стандартам МЭК 61000-4 для оборудования класса А |
|
Уровень шума |
Меньше 70 Дб (A) |
|
Рабочий диапазон |
0°С - +50°C |
|
Температуры хранения |
-20°C - +60°C |
|
Относительная влажность воздуха при +25°С |
10% до 95% |
|
Источник питания |
Стандартно: 190В - 240В, 50Гц ± 3Гц |
|
Потребление энергии |
1,9 кВт |
|
Класс защиты систему/клавиатуры |
IP 20 / IP 43 |
|
Размер / масса |
3040 (Д) x 1290 (Ш) x 1840 (В) мм / около 850 кг |
|
Механическая конструкция |
Стальная конструкция со стальными панелями, смонтированная на роликовых опорах |
|
Периодичность профилактических работ |
1 раз в год |
|
Срок службы |
10 лет |
|
Гарантийный срок эксплуатации |
24 месяца |
